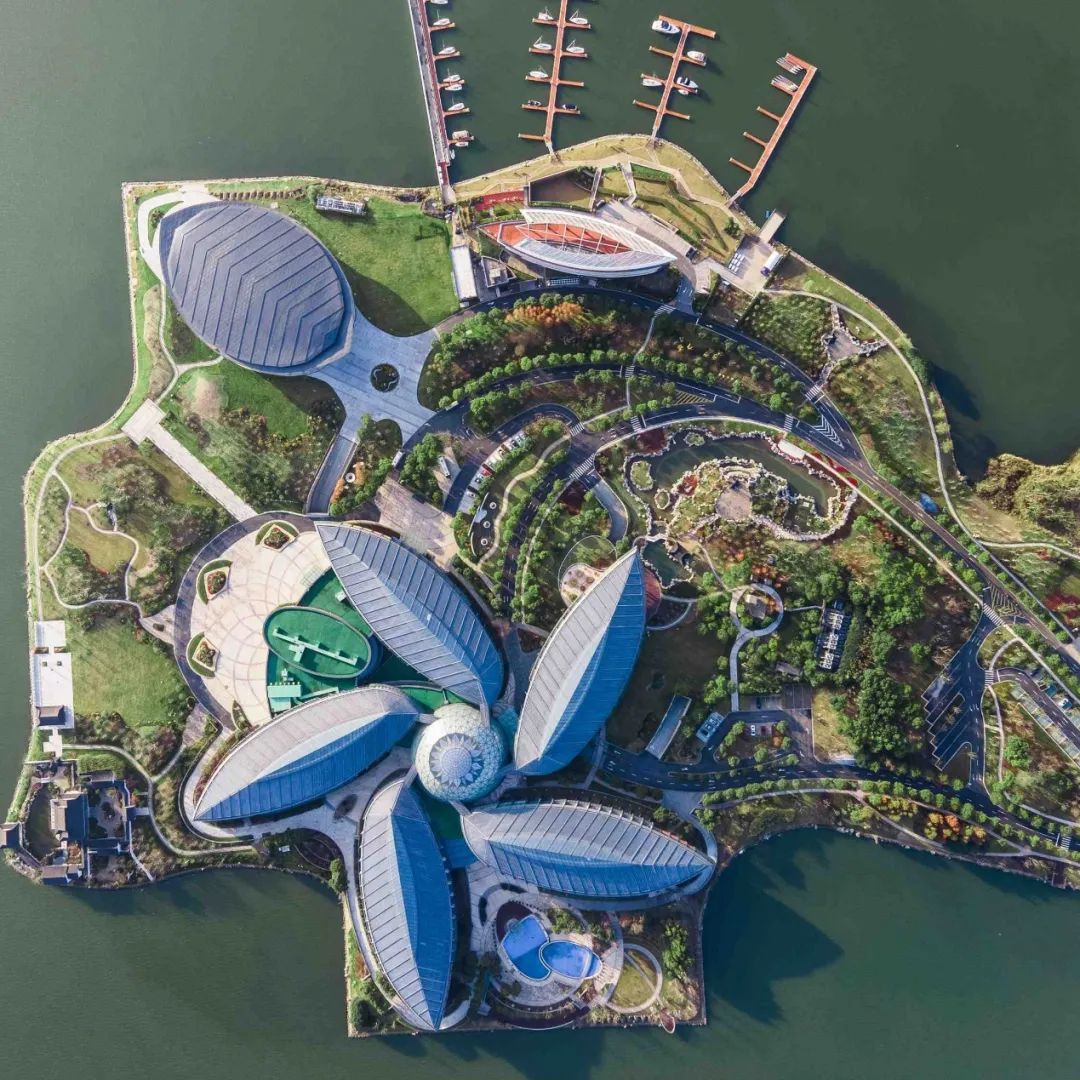

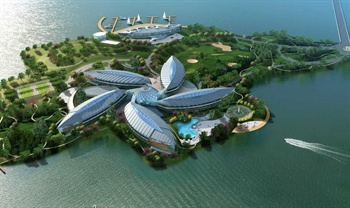

上海滴水湖皇冠假日酒店位于浦东新区临港新城美丽的滴水湖南岛之上，由曾经设计著名的迪拜帆船酒店的ATKINS设计公司操刀设计。其造型别致，宛若一朵桃花盛开在湖水之上。酒店坐拥整座滴水湖南岛，有近五万平米的花园绿地，临湖亲水，景致迷人。

开业十年来，酒店承接了世界顶尖科学家论坛、全球水产养殖大会、上海海洋论坛等重大会议和活动。随着临港新片区建设的不断推进，酒店所在的滴水湖南岛区域的自然景观不断改善，成为滴水湖的必去打卡点，酒店也成为临港地区的标志性建筑。

为适应临港新片区新一轮的建设发展，创造更优质的环境，酒店于2022年3月停业装修，升级改造为上海滴水湖洲际酒店。上海市建筑科学研究院房屋质量检测站受委托为酒店装修改造工程进行全面安全性检测评估。

上海滴水湖皇冠假日酒店建于2008年。总建筑面积69196平方米，地上建筑面积为50981平方米，高度23.94米。地上建筑根据结构单体、建筑功能分为花瓣形客房区A、B、C、D、E共5区，球形大堂区F区，扇形宴会区G区共七个区域；地下局部有单层地下室。

五幢花瓣形状单体（A区-E区），局部地下一层，地上三层（E区）或四层钢框架结构。外立面采用陶板幕墙、钢化透明玻璃幕墙等多种幕墙形式。

球形大堂（F区），地下一层，地上单层网壳结构。外立面主要采用玻璃幕墙。

扇形宴会区（G区），地下一层，地上单层钢框架结构，外立面采用陶板幕墙。

局部地下室各区相连，为钢筋混凝土框架结构。

根据委托需求，对酒店建筑进行了工程资料复核、建筑结构复核、材料强度测试、混凝土构件钢筋配置检测、钢结构节点检测、房屋变形测量，房屋损伤状况调查，对各区结构进行了建模计算，按照现场检测结果、原始资料和装修方案，验算房屋结构承载力，并结合不均匀沉降、钢构件变形、锈蚀等房屋损伤情况评估房屋安全性。

A、B、C、D区为四层钢框架结构，E区为三层钢框架结构，F区为单层网壳结构，G区为单层钢框架结构，上部结构相互独立。局部地下室各区相连，为钢筋混凝土框架结构。

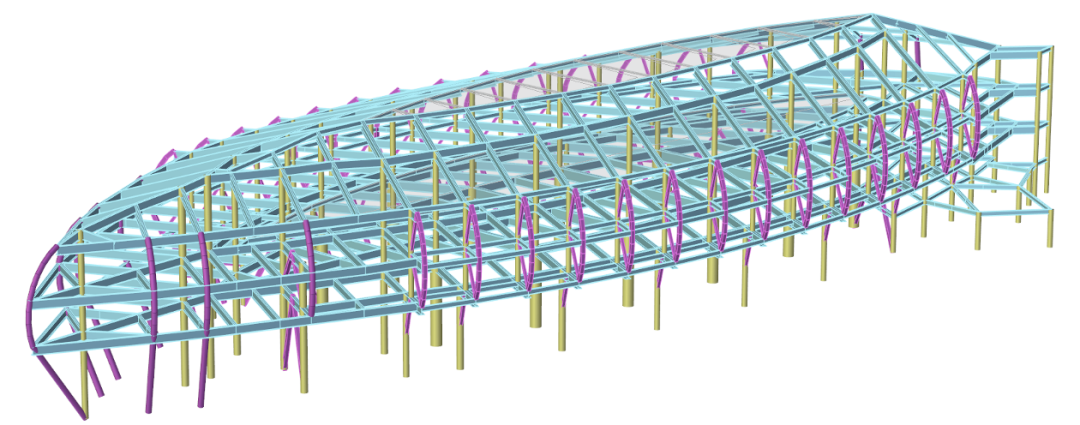

A区房屋为地下局部一层、地上四层钢框架结构，建筑平面总体呈花瓣状，房屋东西总长度约为110m，南北总宽度约为33.5m（中部宽度值，朝东西两端收进），房屋室内外高差为0.45m，总高度为14.45m，地上一层地面至三层楼面高度为7.2m（少数区域一层层高3.6m，二层层高3.6m），三层高度为3.6m，四层至檐口高度为3.28m。

房屋造型较为复杂，内部存在局部插层，外部因造型需求设置弧形柱。建模时房屋局部插层结构采用YJK软件空间结构导入功能将其插入整体模型。弧形柱定义为斜杆，并沿着柱轴方向按照1m的间距分成多段，近似成弧形柱。

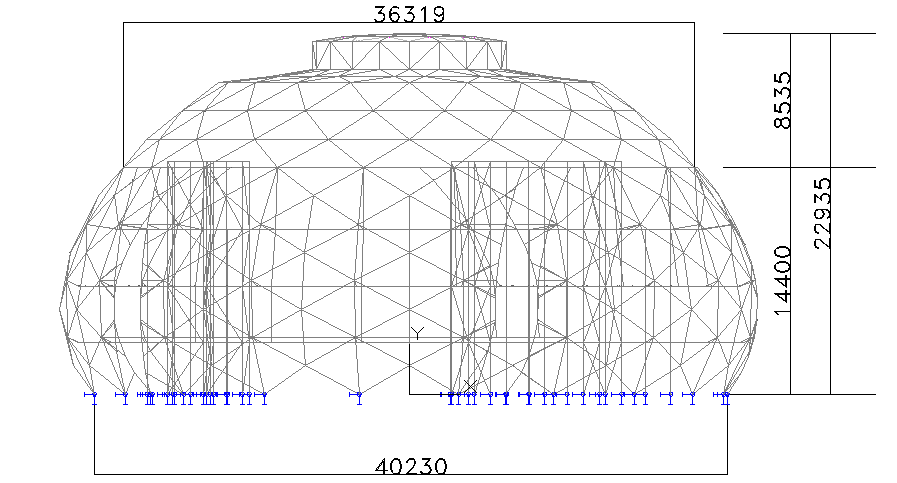

F区房屋为地下一层、地上单层网壳结构。建筑总体呈球形，房屋室内外高差为0.45m，总高度为23.935m。屋盖由顶部、肩部和底部三部分组成，屋盖底标高为14.4m，房屋平面呈圆形，在标高14.4m处（屋盖底）直径约为36.3m；在±0.00m处（房屋底）直径约为40.2m。

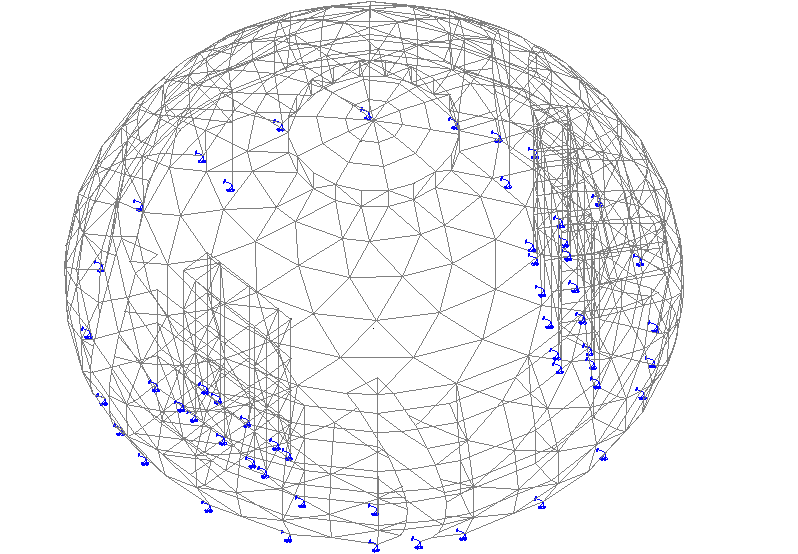

依据现场检测结果、原设计图纸，建立单层网壳整体模型，考虑恒载、活荷载、风荷载、水平和竖向地震作用下，对房屋主要构件进行承载力计算。

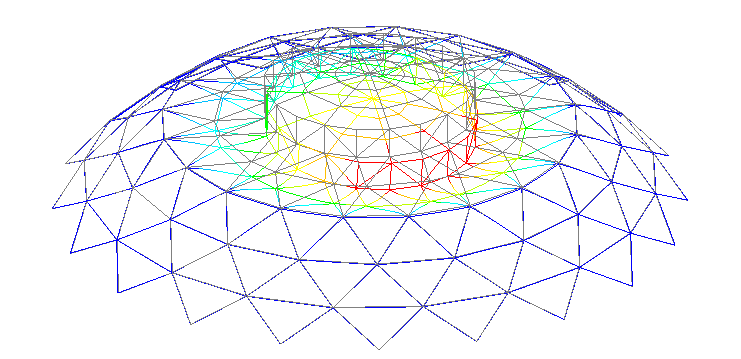

依据国家行业标准《空间网格结构技术规程》JGJ7-2010，考虑恒载、半跨活荷载作用下，跨度与初始缺陷比值为300，对网壳进行几何非线性分析。

地下室为单层钢筋混凝土框架结构，其中F区设置为人防区域。人防区底板板面建筑标高一般为-5.6m（结构标高-5.850m），顶板板面建筑标高一般为±0.45m（结构标高-1.450m），地下室层高为4.15m。非人防区底板板面建筑标高一般为-5.6m（结构标高-5.850m），顶板板面建筑标高一般为±0.00m（结构标高-0.080m），地下室层高为5.6m。

上部建筑局部落在地下室范围内，对应关系复杂。建模时考虑上部建筑与局部地下室组装形成整体模型，使得上部建筑荷载传力途径更加贴近实际情况。

上海滴水湖皇冠假日酒店建筑优美，结构上采用了钢框架结构、网壳结构、混凝土框架结构。酒店上部建筑造型复杂，内部有局部插层；外部为满足造型需求，设置了弧形柱；外墙采用多种幕墙形式。地下室与上部建筑对应关系复杂。

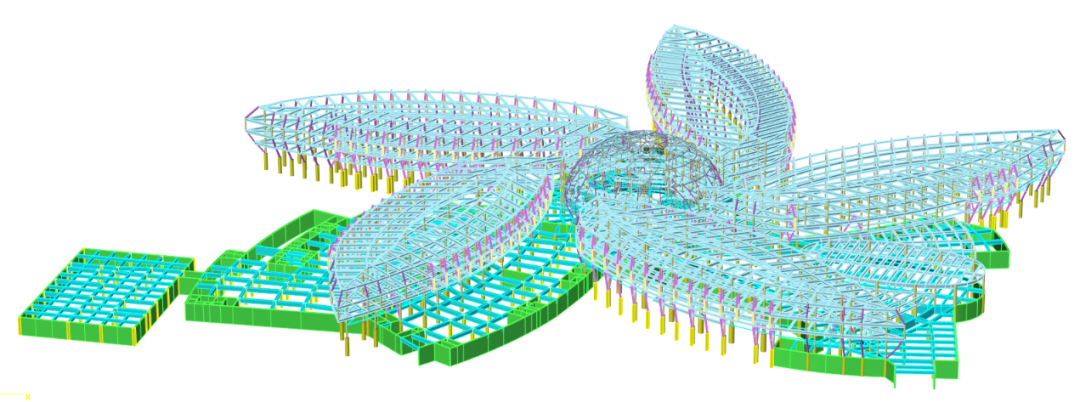

为了对酒店结构受力性能进行充分的分析评估，项目组对结构进行了整体建模：

其中，花瓣形A-E区的上部结构和局部地下室采用多、高层建筑空间组合结构设计软件YJK进行建模分析。上部结构局部插层结构采用YJK软件空间结构导入功能将其插入整体模型。弧形柱定义为斜杆，并沿着柱轴方向按照1m的间距分成多段，近似成弧形柱。地下室建模时考虑上部建筑与局部地下室组装形成整体模型，使得上部建筑荷载传力途径更加贴近实际情况。球形F区上部结构采用钢结构空间设计软件3D3S整体建模分析。

根据本项目实施经验，建议对于复杂结构体系应完整建模，并尽量避免采用部分结构简化为荷载施加在主体的建模方式。
