新华路200号“中国固有式建筑风格”优秀历史建筑房屋修缮工程检测
来源: | 作者:上海建科院房屋质量检测站 | 发布时间: 2023-04-11 | 127 次浏览 | 分享到:
 1.中国固有式建筑风格

“中国固有式建筑风格”是指20世纪二三十年代兴起的中国传统宫殿式建筑风格的复兴。这是一种结合了现代建筑功能,西方建筑体量构图与中国传统宫殿式建筑形式的折衷主义建筑风格。中国第一代建筑师徐敬直称其为“中国建筑的文艺复兴”。以1929年南京国民党政府在《首都计划》中对“中国固有之形式”的倡导为标志,对中国固有式建筑风格的探索进入了高潮;因1937年抗日战争爆发而逐渐衰落。黄涛. 近代中国固有式建筑风格探微. 上海工艺美术. 2020,(03))


“中国固有式建筑风格”代表性建筑有:早期美国建筑师墨菲设计的金陵女子大学;杨廷宝设计的,宫殿式整体仿古的南京原国民党中央党史史料陈列馆;吕彦直设计的,整体上采用西方现代建筑体量组合设计手法,局部增加中国传统建筑屋顶或楼阁的南京中山陵;梁思成、林徽因设计的,仅在局部加以中国传统建筑装饰的简约仿古的,北京仁立地毯公司铺面改建等。(符英、杨豪中、刘煜. 中国近现代三次复古建筑思潮之比较研究. 建筑科学. 2007,(01))

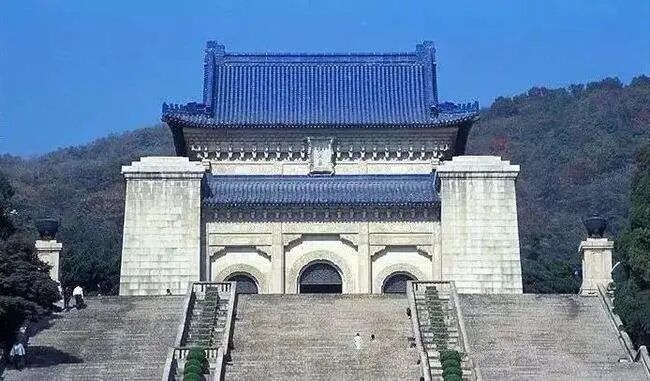

  • 南京中山陵(图片来自网络)

1925年设计竞赛头奖方案,吕彦直设计。将西方建筑的体量组合与中国传统的重檐歇山屋顶完美结合,是“中国固有式建筑”最早和最杰出的范例。(符英、杨豪中、刘煜. 中国近现代三次复古建筑思潮之比较研究. 建筑科学. 2007,(01))



在上海,受“国粹思想”影响以及“大上海计划”的指导,以董大酋为代表的一批中国建筑师在上海设计了一系列中国固有式建筑,如旧上海市政府大楼、图书馆、博物馆、体育场等。(周慧琳. 民族主义在近代上海的理想与现实——记上海大新公司立面方案的三次修改. 同济大学学报(社会科学版). 2017,28(03))

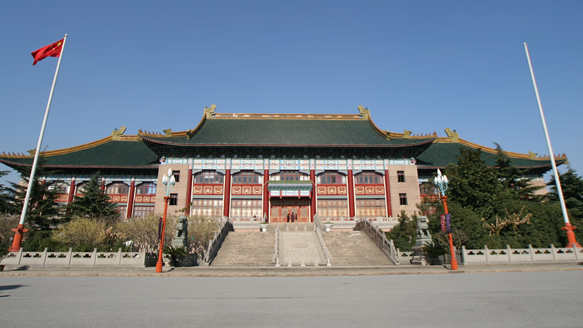

  • 旧上海市政府大楼,今上海体育学院行政大楼

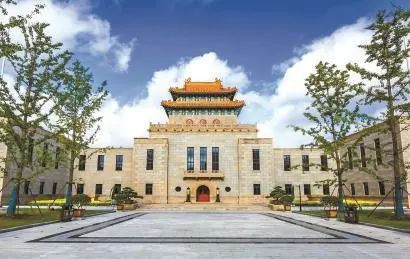

  • 旧上海市图书馆,今杨浦区图书馆(图片来自网络)

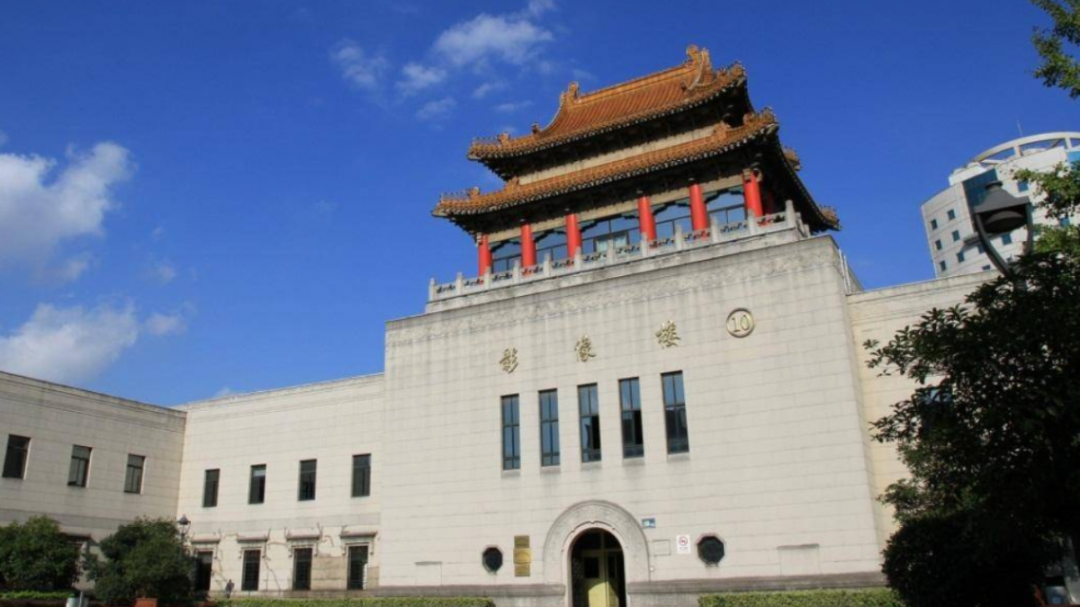

  • 旧上海博物馆,今长海医院影像楼(图片来自网络)



2. 新华路200号


新华路200号是一幢中国固有式建筑风格的花园住宅。由上海统一纱厂及永庄老板的妻子杨慧珍主持发起募集资金,以宋有佛申请,甘少明设计,安泰营造厂于1948年在法华古镇里的光佛寺旧址上建造。

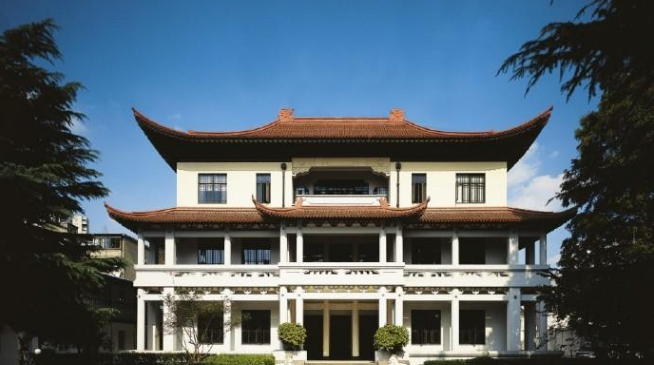

  • 新华路200号房屋南立面


房屋为3层钢筋混凝土结构、木楼面、混凝土屋面。房屋立面呈中轴对称,屋面采用中国传统重檐大屋顶,琉璃瓦屋面。在建筑整体的外观形式和装饰细节上模仿了中国传统建筑样式。房屋平面近似呈“凸”字形,平面布局兼具中西特色,各房间通过室内楼梯或外廊相连,整体布局错落有致。

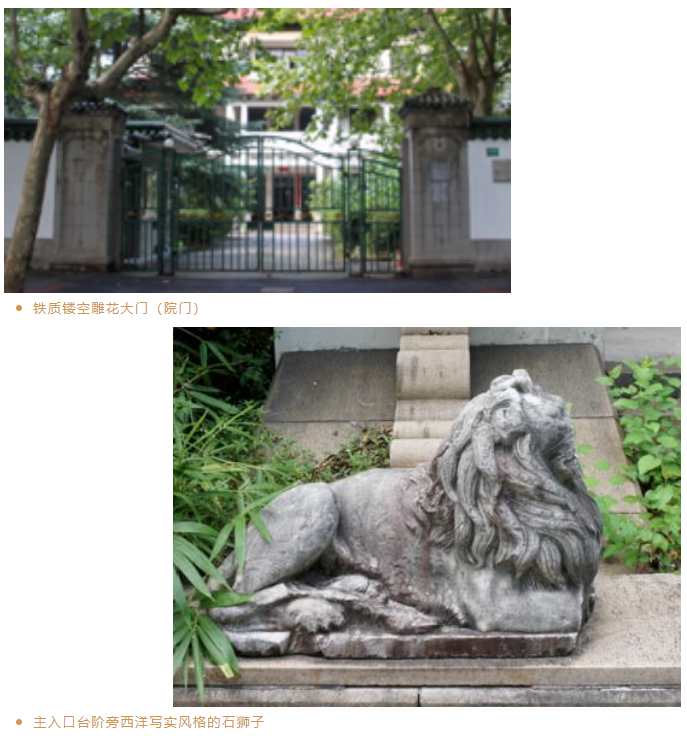

入院为铁质镂空雕花大门,大门两侧各有一个混凝土立柱。房屋南主入口台阶两侧各有一尊西洋写实风格的石制卧狮。房屋立面采用斩假石墙面,墙体由青砖砌筑,房屋立面门窗及外廊柱布置对称规整,建筑手法古朴。

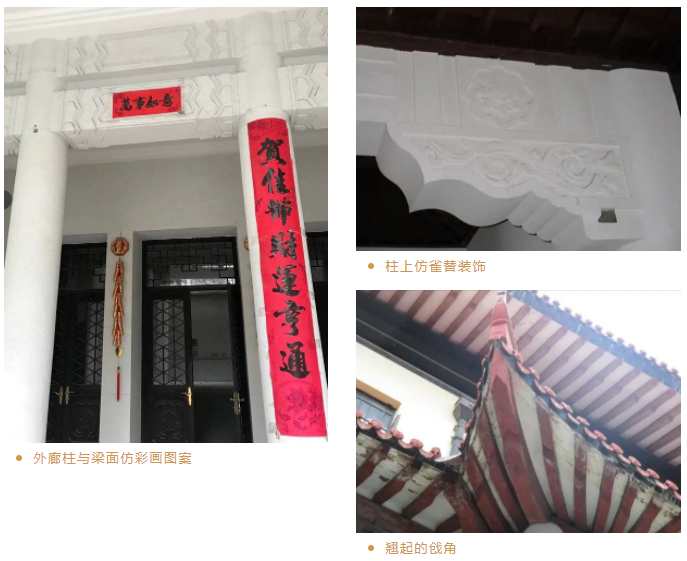

外廊柱与梁面仿彩画图案、仿雀替装饰、翘起的戗角相配显得坚固宏伟、庄重素雅。外立面采用黑色钢制门窗,门窗采用几何图案或立体线条,古典而雅致。

房屋底层大堂局部天花采用几何图案。二层大堂有精雕的雕塑大梁,部分隔墙采用中国传统的木制格子门、木板窗。三层大堂有柚木制作的藻井天花,采用梯形上升形式,四周及顶部刻有精美图案。室内北侧设有2部木制楼梯,楼梯扶手均为木材雕刻,配有精美装饰。


  • 底层大堂天花

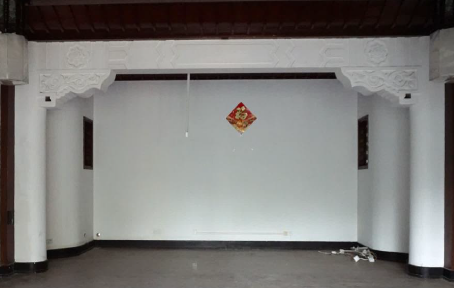

  • 二层大堂精雕的雕塑大梁

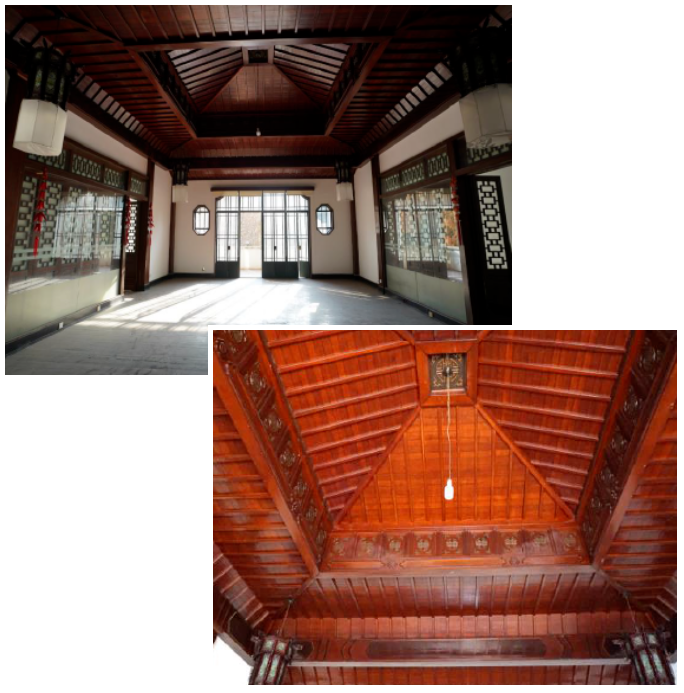

  • 三层中部办公室(上)及其柚木制作的藻井天花(下)



3.主要检测工作






3.1 测绘





新华路200号为第三批优秀历史建筑,保护类别为二类。根据保护要求,检测人员采用三维激光扫描仪结合传统测绘方法,对房屋“建筑的立面、结构体系、基本平面布局和特色的内部装饰”,“建筑四侧立面、南侧庭院环境为外部重点保护部位,室内木装修、底层大厅精雕门框、三层大厅藻井天花及其他原有特色装饰等”特色和重点部位进行了详细测绘记录。

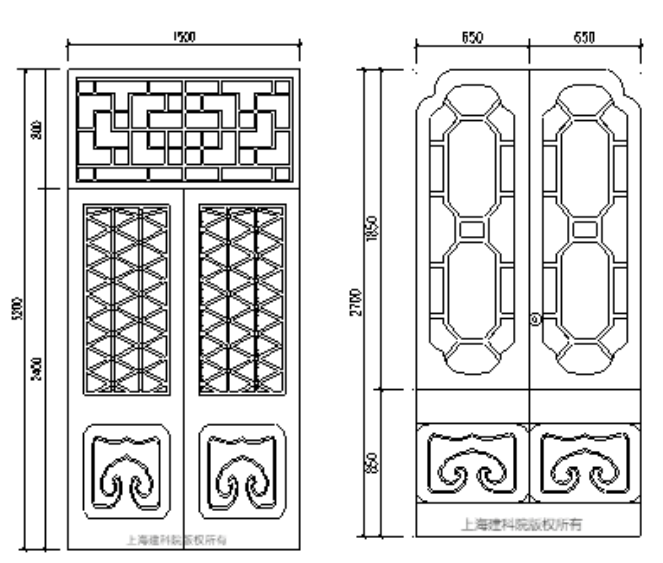

  • 精雕木门窗测绘图

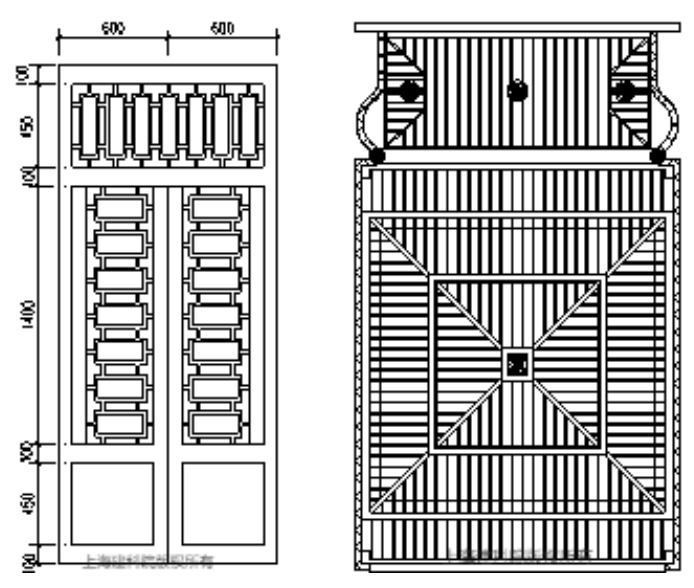

  • 木制格子门窗测绘图(左)、藻井天花绘制平面图(右)

  • 二层(左)、三层(右)龙吻脊饰示意图

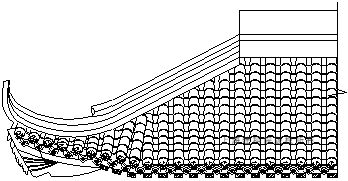

  • 挑檐大样示意图

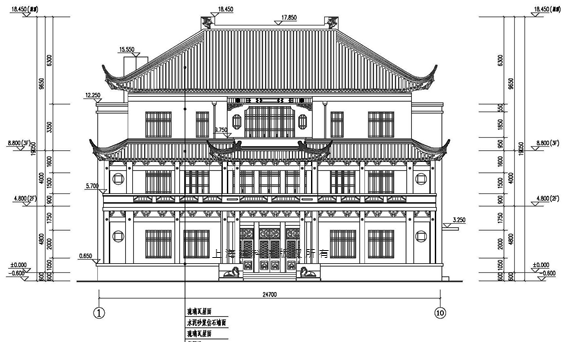

  • 南立面示意图







3.2 历史沿革和保护意义





调查考证了房屋相关图纸资料、地方史志、档案资料、建造使用情况等,呈现了房屋相关的人文历史价值。重点考证了房屋建筑风格特色、建筑分布形态、室内装饰用材等情况,体现了房屋较高的艺术价值。房屋位于新华路历史文化风貌区内,为风貌区的重要组成要素和区域内的独特记忆,赋予房屋一些独特的社会价值。

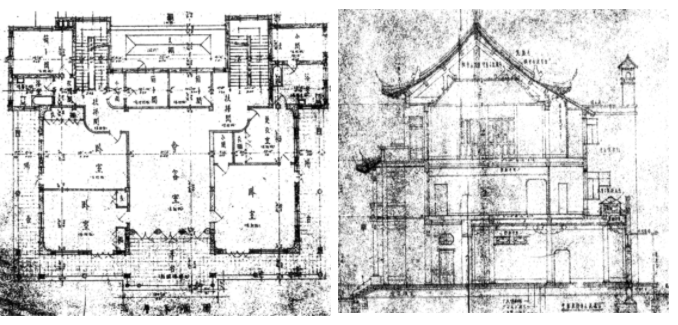

  • 房屋原设计图纸(二层平面图、剖面图)







3.3 损伤状况调查





历经几十年岁月风霜,房屋重点保护部位出现了局部墙面、窗周裂缝,门窗框蚁蛀、腐朽,屋面木椽子、木板糟朽,屋面瓦片、脊兽装饰风化,木楼梯踏步松动、扶手护板蚁蛀等问题。

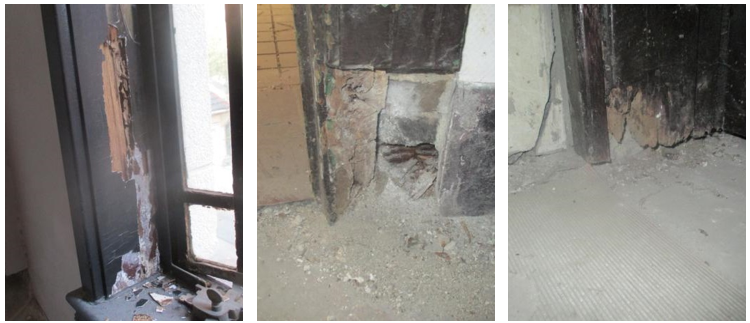

  • 门框、窗框蚁蛀

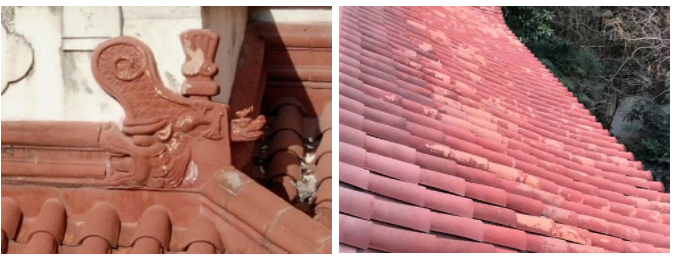

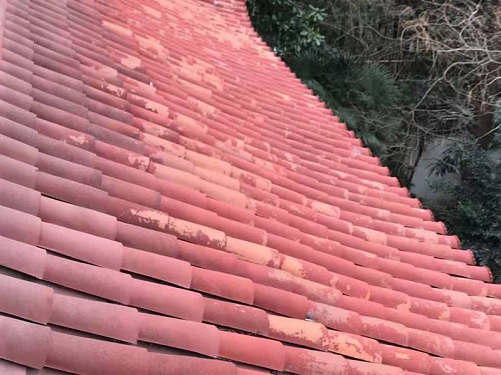

  • 屋面脊兽装饰(左)、琉璃瓦(右)风化


结构构件也出现了普遍的老化损伤,如混凝土构件碳化深度超过保护层厚度,梁、柱钢筋表面浮锈和轻度锈蚀,屋面板露筋、钢筋锈蚀等。






3.4 结构承载力验算





根据本次修缮方案,拟对房屋进行局部修缮,不动结构且荷载无明显增加,根据验算,在正常使用条件下,房屋安全性基本满足要求。



4.房屋修缮目标


本次修缮不改变房屋主体结构形式,主要对房屋外立面破损部位进行修补,屋面瓦片检修,室内墙体及明露的结构构件进行修缮,室内外门窗修缮,楼梯间及原有特色装饰等重点保护部位进行修缮。


修缮前认真考证原始设计资料及施工工艺等,房屋重点保护部位装饰损坏严格按原样式、原材质、原工艺进行修缮。房屋采取日常保养维修,以延缓现状,缓解损伤,尽量保留已有的历史信息和风貌,不做过多干涉。最大限度保留建筑本身原物、原件以及其本身负载的历史、文化、艺术、社会的各方面有价值信息,使建筑的原真性得到最大程度的保持,并清晰可读。

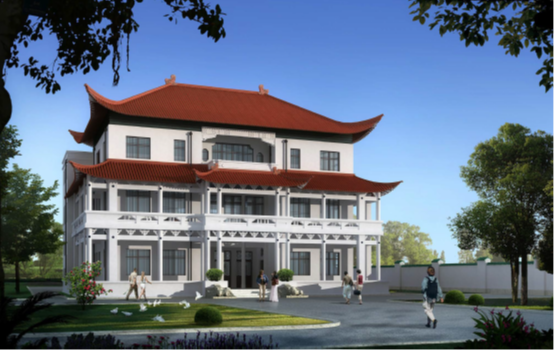

  • 修缮方案(南立面效果图)

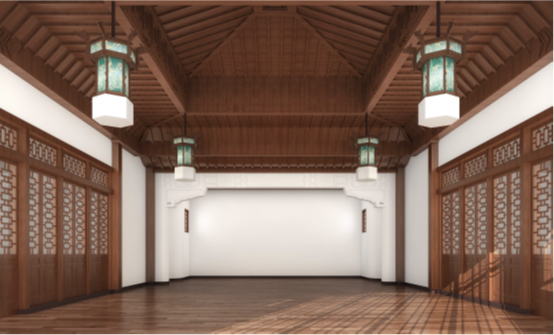

  • 修缮方案(三层柚木藻井效果图)


上海市建筑科学研究院房屋质量检测站在历史建筑的保护修缮、寿命延长、安全保障、功能提升等方面进行了大量的技术创新研究和工程实践,为上海历史保护建筑提供咨询、勘察、检测、鉴定等技术服务。
